硬件研发前端最容易踩的坑之一，是电路图还停留在“功能正确”阶段，就直接进入PCB布局。结果往往是：原理图网表导入后，DFM检查报出几十条错误，信号回流路径混乱，电源完整性在样机组装后才暴露问题。渡梵科技在服务客户的过程中发现，真正高效的硬件开发，不是把电路图设计和PCB制板当成两个独立工序，而是让它们在约束条件下同步收敛。

从“画完再布”到“边画边约束”

传统流程里，工程师习惯先把原理图全部画完，再交给PCB工程师布局。这种串行模式在低速数字电路时代尚可应付，但面对DDR、MIPI、千兆以太网等接口，信号完整性、电源完整性和EMC问题往往在制板后才浮出水面。行业调研数据显示，超过60%的硬件改版源于前端协同不足，而非单一环节失误。

渡梵科技在项目实践中推行约束前置的做法：在电路图设计阶段就标注关键网络的阻抗要求、差分对匹配规则、去耦电容的放置半径。这些约束信息通过网表或设计规则文件传递到PCB制板环节，减少后期返工。

元器件选型如何影响制板与调试

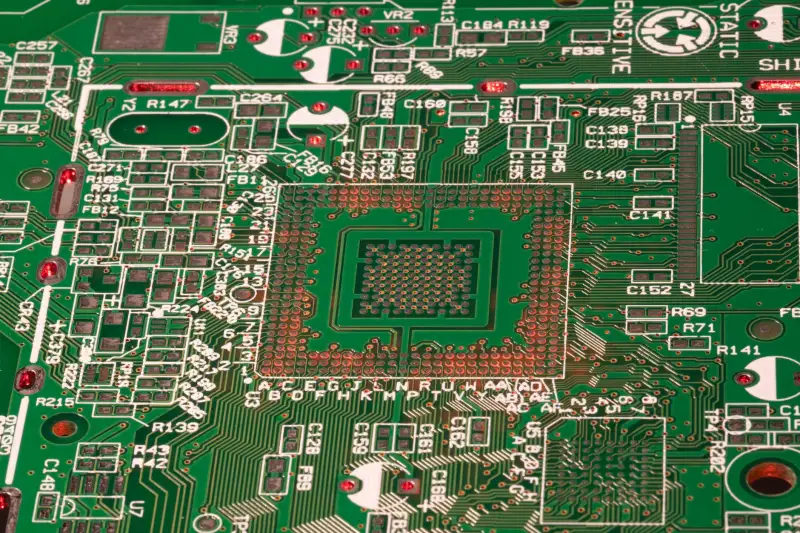

元器件选型不只是BOM表上的料号替换。封装尺寸、引脚间距、热焊盘设计，直接决定PCB的层叠结构和布线密度。例如，选用QFN封装的电源芯片，散热焊盘需要足够多的过孔阵列；而BGA封装的FPGA，则要求PCB具备更小的线宽线距和更严格的层间对准精度。

渡梵科技建议在选型阶段同步评估三个维度：

• 可制造性：封装是否匹配产线贴片能力，是否属于停产或长交期物料
• 可调试性：关键信号是否预留测试点，电源是否留有跳线或电流检测位置
• 可替代性：是否有Pin-to-Pin兼容的备选方案，避免样机组装阶段因缺料停滞

这些细节在功能调试阶段会直接体现为效率差异。一个预留了测试点的时钟网络，调试时可能节省半天以上的示波器探测时间。

样机组装与功能调试的闭环反馈

PCB制板完成后，样机组装是第一次物理验证。焊接质量、器件极性、连接器方向，这些看似基础的问题往往占据调试初期大量精力。渡梵科技在协助客户进行功能调试时，会先执行一套上电前检查清单：电源对地阻抗、关键网络短路排查、基准电压静态测试。确认无误后再逐级上电，避免“一通电就冒烟”的尴尬。

调试中发现的信号振铃、时序裕量不足、电源纹波超标等问题，需要回溯到电路图设计或PCB布局层面修正。这个闭环反馈的速度，决定了产品迭代周期。

把电路图设计、PCB制板、元器件选型、样机组装和功能调试视为一条连续的数据链，而不是五个割裂的环节，是硬件研发前端提效的核心逻辑。渡梵科技在服务中积累的约束模板和检查清单，正在帮助更多团队把“改板次数”从三次以上压缩到一至两次。当设计意图能够无损传递到物理实现，硬件创新才真正具备快速落地的可能。
