电路图设计到PCB制板全流程:渡梵科技助力硬件产品快速落地

日期:2026-08-30 标签:电路图设计,PCB制板,样机组装,元器件选型,功能调试

硬件产品的落地速度,往往取决于从原理构思到实物验证之间那段“看不见的路”。很多团队在电路图设计阶段信心满满,却在PCB制板与样机组装环节被工艺细节拖住后腿——阻抗不连续、焊盘热塌陷、EMI辐射超标,每一个问题都意味着数周的返工周期。渡梵(上海)科技有限公司深耕硬件研发服务多年,今天我们就从工程实操视角,拆解从电路图设计到功能调试的完整链路,帮你避开那些教科书里不写的坑。

第一步:电路图设计,别让“原理正确”掩盖“工艺隐患”

原理图绘制是起点,但多数工程师容易忽略可制造性设计。比如去耦电容的摆放位置,在原理图上只是一个符号,到了PCB Layout阶段,如果距离IC电源引脚超过200mil,高频噪声抑制效果会衰减40%以上。渡梵科技在电路图设计阶段就会同步输出元器件选型约束清单——包括封装尺寸、热阻参数、供货周期甚至第二替代料号。这不是过度设计,而是为后续PCB制板与样机组装预留容错空间。我们建议在原理图评审时,至少花30%时间讨论封装兼容性和焊接工艺窗口,而不是只顾着逻辑连线。

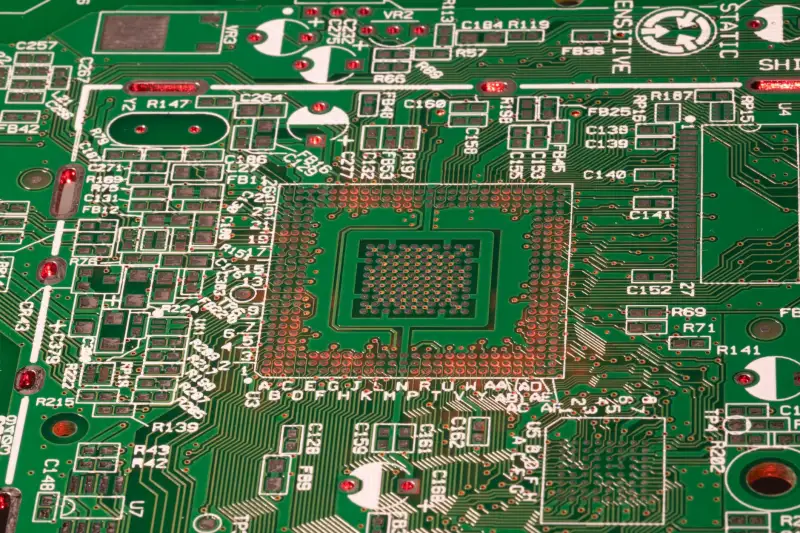

电路图设计到PCB制板全流程:渡梵科技助力硬件产品快速落地正文配图 1

PCB制板与样机组装:从Gerber到实物的关键三关

当原理图冻结,PCB制板便进入实战。这里有一个常被低估的数据:4层板与2层板的阻抗一致性误差,在高速信号下差距可达±15%。渡梵科技在PCB制板环节强制要求叠层设计复核,并针对样机组装阶段推荐“小批量阶梯式试焊”策略——先焊3块板验证回流焊曲线,再批量处理。很多失败案例源于一次性投入20块板,结果因钢网开孔比例偏差导致整批虚焊。我们的经验是,样机组装必须配套光学检测(AOI)和X-Ray抽检,特别是BGA封装和0.5mm以下间距的QFP,这两类器件的焊接良率直接决定后续功能调试的复杂度。

元器件选型的隐性成本:交期比单价更致命

在元器件选型环节,我们见过太多“省了0.2元,等了8周交期”的案例。渡梵科技建立了常用料号库存联动机制,对于被动元件(电阻电容)和通用逻辑芯片,优先选用现货充足的标准封装。以0402电阻为例,虽然01005更省空间,但手工焊接与返修难度成倍上升,在样机阶段反而拉低效率。一个实用的平衡点是:信号链关键器件选大封装,电源路径选低ESR型号,结构受限处才用微型化方案。这样既保证性能,又为PCB制板提供更宽的焊盘设计余量。

功能调试:数据驱动的迭代闭环

拿到组装好的样机,功能调试不是简单的“上电看灯”。渡梵科技的调试流程分三层:电源完整性测试(纹波<1%)、信号完整性验证(眼图裕量>20%)、以及固件联调。我们曾服务一个工业传感器客户,其ADC采样数据跳变严重,排查后发现是PCB制板时模拟地与数字地分割不当,导致地平面回流路径延长了3倍。这类问题在原理图阶段完全无法暴露,只有通过功能调试的频谱分析才能定位。建议团队在调试阶段至少预留30%的时间做裕量测试,而不是只验证“能工作”就交付。

从实际项目数据看,渡梵科技经手的硬件开发项目,通过上述流程管控,平均打样次数从行业常见的3.5轮降至1.8轮,单项目周期缩短约12个自然日。这背后没有魔法,只是把电路图设计、PCB制板、元器件选型、样机组装、功能调试这五个环节的交接缝隙填平了而已。

硬件创业的本质是和时间赛跑。如果你正卡在某个工艺节点,或者希望下一次打样就能直接进入量产验证,欢迎与渡梵(上海)科技有限公司的工程团队聊聊。我们提供从原理图到功能调试的一站式技术服务,也支持按阶段拆分的灵活合作模式——毕竟,知道自己缺哪一环,比盲目求全更重要。
