在硬件研发项目中，电路图设计与PCB制板之间的协同效率，往往直接决定产品从原理验证到量产导入的周期。多数团队在原理图评审通过后便匆忙进入布局布线，结果在样机组装阶段才发现封装不匹配、网络连接错误或电源完整性不足，返工成本成倍增加。

原理图与PCB之间的信息断层

常见问题集中在三个方面：一是元器件选型阶段未同步确认PCB封装，导致原理图符号与实物焊盘尺寸偏差；二是网络标号命名不规范，在网表导入时产生大量悬空节点；三是差分对、阻抗控制线未在原理图阶段标注约束，PCB工程师只能凭经验猜测。

• 封装库未做版本管理，同一物料在不同项目中出现多种焊盘定义
• 电源树未在原理图中明确标注电流路径，导致铜皮载流不足
• 测试点未预留，功能调试时只能飞线，引入额外寄生参数

协同流程的优化切入点

行业内的成熟做法是建立“原理图-封装-约束”三位一体的检查机制。在电路图设计阶段就要求硬件工程师调用经过验证的器件库，每个器件必须关联明确的封装型号和引脚映射表。PCB工程师在导入网表前，先用脚本比对原理图网络与PCB网络的一致性，差异率控制在0.1%以内才进入布局。

另一条经验是提前做元器件选型的DFM评估。比如QFN封装芯片的散热焊盘是否接地、连接器是否支持回流焊、BGA球间距是否超出产线能力，这些信息应在原理图冻结前确认，而不是等到PCB制板完成后再补救。

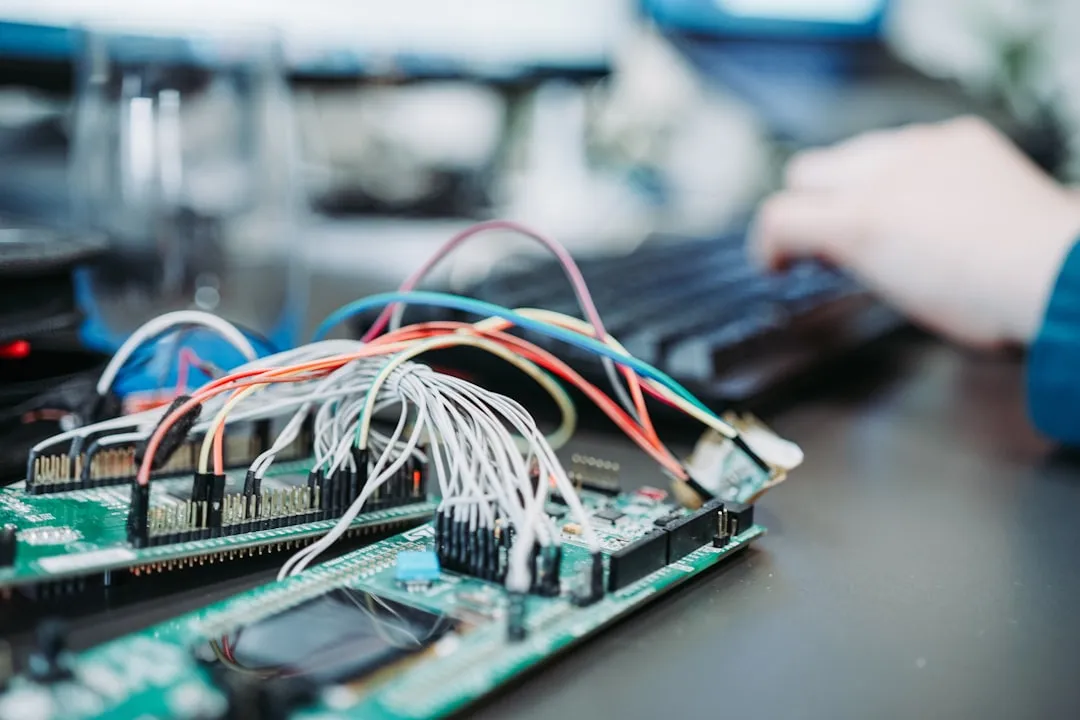

功能调试阶段的反哺机制

样机组装完成后，功能调试中发现的任何网络错误、信号完整性问题，都应反向标注到原理图和封装库中。渡梵（上海）科技有限公司在服务客户时发现，建立这种闭环反馈的团队，其二次投板成功率比未建立反馈的团队高出约40%。调试记录不仅是修板依据，更是下一版设计的约束输入。

从趋势看，越来越多的中小硬件团队开始采用云端协同设计平台，让原理图、PCB、BOM和调试记录在同一数据源下流转。这种模式减少了邮件传递和版本错乱，也让电路图设计与PCB制板的接口从“文档交换”变为“数据联动”。对于追求快速迭代的智能硬件项目，这种协同深度正成为缩短上市时间的关键能力。
