长三角的硬件创业者们，几乎都经历过这样的夜晚：原理图改到第7版，PCB板厂催着确认交期，结构件供应商在微信里连发三条语音，而你还差一个关键元器件的样品没到货。样机组装和功能调试，成了从图纸到产品之间最磨人的一道坎。

为什么样机阶段总在"救火"？

问题往往不是出在单一环节，而是整个链条的协同失灵。很多团队把"电路图设计→PCB制板→元器件选型→样机组装→功能调试"当成一条流水线，做完一步再想下一步。可实际上，**这五个环节是互相耦合的**——元器件选型会影响PCB封装和布局，PCB走线方式又直接决定样机组装时的焊接难度和信号完整性，而功能调试中发现的EMC问题，往往要回溯到电路图设计阶段去改。

长三角的供应链优势明显，但恰恰因为选择太多，不少团队在元器件选型时反复纠结——同一颗MCU，立创商城、得捷电子、贸泽的库存和交期各不相同，更别说有些料号在代理商那边要等4-6周。等物料齐套，PCB早就躺在桌上积灰了。

缩短周期的核心：把"串行"改成"并行"

真正高效的打法，是在**电路图设计**阶段就让PCB Layout工程师和采购同步介入。比如，当原理图完成70%时，Layout就可以开始规划关键器件的封装和布局区域；采购则根据BOM清单初稿，立刻锁定长交期物料（如FPGA、特定型号的连接器），优先下单。这样等原理图冻结，PCB制板文件几乎同步完成，物料也到了七八成。

长三角很多成熟硬件公司（比如大疆的供应链体系外溢出来的团队）已经在用这个逻辑。他们甚至会在原理图评审会上直接拉上PCB厂的技术支持，提前确认叠层结构和阻抗要求——这一步能省下后续PCB制板返工的时间。

样机组装与功能调试的"降本增效"法则

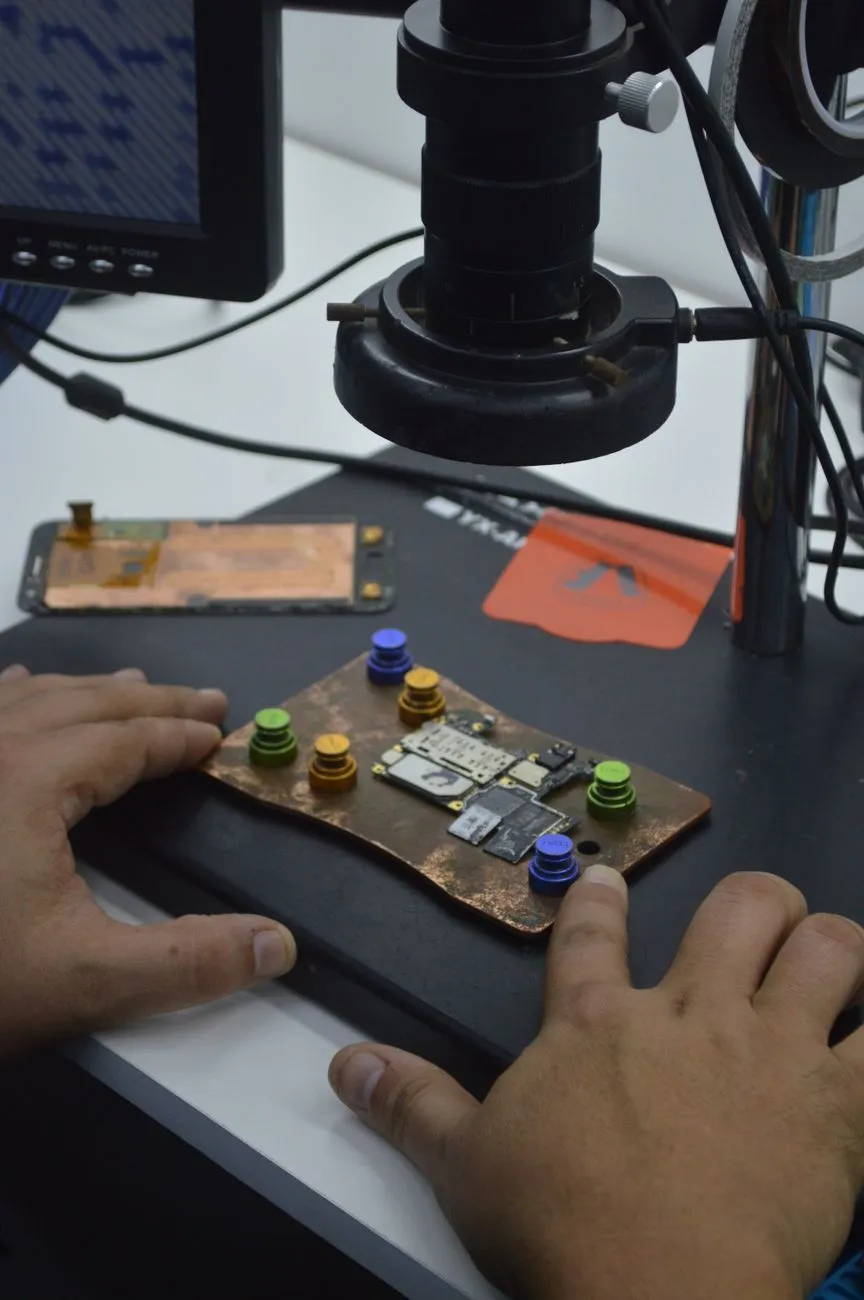

样机组装环节，最容易被忽视的是焊接工艺的选择。如果你的PCB上有0.4mm间距的QFP封装或BGA，手工焊接的成功率会骤降，返工一次至少浪费半天。这里有一个实战建议：在PCB制板时多打5-10片"工艺测试板"，专门用来验证焊接参数和组装流程，而不是直接用宝贵的功能样板去试错。

到了功能调试阶段，问题往往集中在电源纹波、时钟同步和通信接口时序上。建议团队在样机组装完成后，先做"最小系统点亮"——只焊接MCU、晶振、电源和调试接口，跑一个LED闪烁程序确认基本链路通了，再逐步焊接外设模块。这种增量式调试法，能把问题定位范围缩小80%以上。

另外，别忘了利用长三角的代工资源。昆山、苏州一带有很多专业SMT打样厂，支持24-48小时加急服务。如果你的PCB制板在嘉立创或捷配完成，直接让他们推荐附近的贴片厂，有些还能提供"PCB+贴片"一站式服务，省去物流周转的1-2天。

最后说一个常被忽略的细节：版本管理。样机调试中必然会发现电路图设计上的小瑕疵，这时千万别直接在PCB板上飞线了事——务必记录每个改动点，同步更新原理图和BOM。否则等第二版PCB制板时，你会发现改了一处，却忘了另一处关联的元器件选型变更，白白浪费一轮打样周期。

硬件创业拼的不是谁熬夜更狠，而是谁能在同样的日历时间内跑出更多有效迭代。把五个环节的等待时间压到极致，样机周期从45天缩到20天，完全可行。
