硬件研发从来不是一条直线。从最初的需求分析到最终的量产交付，中间横亘着电路图设计、PCB制板、样机组装、元器件选型、功能调试这五大关卡——任何一环的疏忽，都会在后续阶段被成倍放大。渡梵科技在服务数十个客户的实践中，沉淀了一套可复制的一站式技术路径。今天不谈概念，只讲落地要点。

一、电路图设计与元器件选型：决定产品基因的前置环节

很多初创团队把电路图设计等同于“画原理图”，这是误区。真正的电路图设计必须同步考虑信号完整性、电源拓扑和EMC预留。以我们近期承接的工业传感器项目为例，最初客户提供的方案中MCU供电纹波高达120mV，直接导致ADC采样误差超标。渡梵的工程师在电路图设计阶段就重新规划了电源树，将纹波压至30mV以内——这个改动只增加了两个电容的成本，却避免了后续功能调试阶段的灾难。

元器件选型同样需要前置介入。我们坚持“三不选”原则：不选停产风险高的料、不选交期超16周的料、不选无替代方案的料。一个残酷的现实是：2024年全球被动元件交期波动超过40%，如果选型阶段不做好备选方案，样机组装阶段大概率会卡壳。渡梵的BOM表中，每个关键元器件都会标注至少两家可替换供应商，并备注替代料的电气差异。

二、PCB制板与样机组装：工艺细节决定可靠性

PCB制板不是“把网表丢给工厂就完事”。阻抗控制、叠层设计、过孔工艺——每一项都直接影响高频信号质量。我们曾遇到一个客户，PCB制板时为了省成本将4层板改为2层，结果样机组装后无线模块灵敏度下降8dB，整机通信距离缩水近一半。最终只能重新制板，费用反而更高。

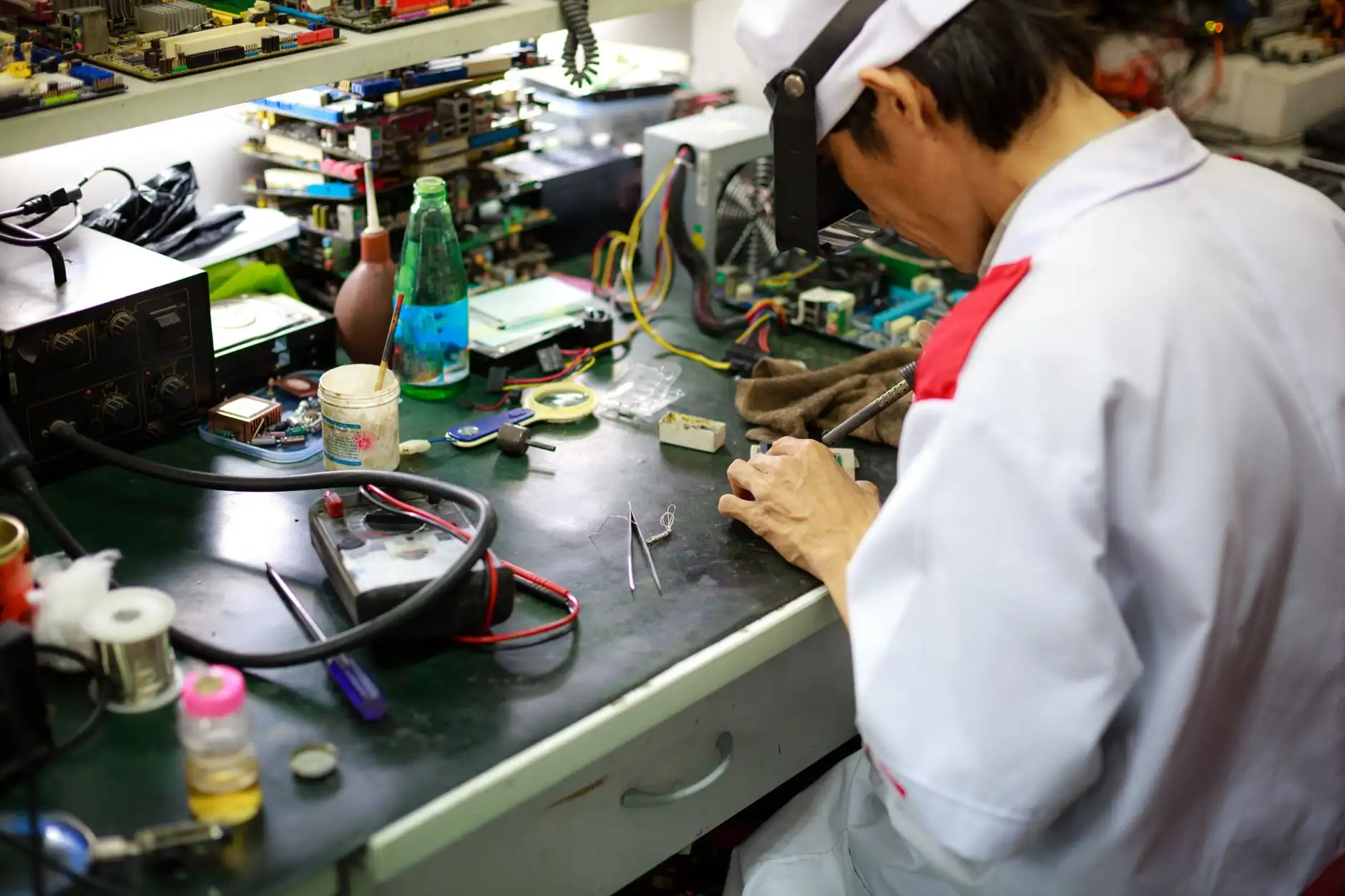

样机组装阶段，渡梵要求所有焊接点执行IPC-A-610 Class 2标准，关键电源引脚额外做推力测试。我们内部有一个不成文的规定：样机数量至少5台，其中2台用于破坏性测试——包括高低温循环、振动冲击和静电放电。只有这三项全过，才进入功能调试环节。这听起来繁琐，但正是这些“笨功夫”，让客户在后续的小批量试产中少走弯路。

三、功能调试：用数据说话，而不是“感觉差不多”

功能调试是整个流程中最考验功力的阶段。渡梵的调试方法论分为三步走：

1. 单元级验证——先隔离每个功能模块（电源、通信、采集），用示波器和逻辑分析仪确认波形时序符合设计预期；
2. 联调与边界测试——将各模块接通，重点测试电压/电流极限、温度漂移和负载突变场景。比如电机驱动项目，我们会在堵转状态下持续运行2小时，记录温升曲线；
3. 长期稳定性拷机——至少72小时不间断运行，期间每30分钟自动记录关键参数。任何超过阈值5%的漂移都会触发报警并定位根因。

这套流程曾帮一家医疗设备客户在功能调试阶段发现了一颗LDO在低温下的启动失败问题——概率只有3%，但如果不抓出来，到了客户现场就是100%的故障。我们用热成像仪定位到PCB局部过冷区域，通过调整PCB制板时的铜厚分布解决了问题。

案例回顾：从图纸到量产，一个真实项目的完整闭环

去年某智能仓储机器人项目，客户最初只提供了一份需求文档（要求定位精度±2cm，续航8小时）。渡梵团队在6周内完成了全套电路图设计、元器件选型、PCB制板与样机组装，随后用两周时间进行功能调试。过程中发现AGV在低速工况下电机啸叫明显，我们通过调整PWM载波频率（从16kHz提升到22kHz）和优化驱动电路死区时间，将噪声从58dB降至41dB。

这个项目最终一次性通过客户验收，并且因为我们在功能调试阶段做的温度补偿算法优化，机器人在冷库环境（-20℃）下的定位误差仅比常温下增加0.3mm——远优于客户预期。

结语：一站式不是“串行接力”，而是“并行协同”

渡梵科技的一站式硬件研发服务，本质上是将电路图设计、PCB制板、样机组装、元器件选型、功能调试这五个环节从“接力棒”变成“协同网”。每个环节的决策都会影响其他环节的效率和成本，只有站在全局视角，才能帮客户真正缩短研发周期、降低试错成本。

如果您正在为硬件开发中的某个环节头疼，不妨带着需求来聊一聊——也许我们提供的方案，比您预期的更省一步。
